1. نلی اسمبلی کی تعریف، کیونکہ اس میں نلی جسم، نلی کی متعلقہ اشیاء، فیرسول، موسم بہار گارڈ وغیرہ شامل ہیں، عام طور پر اسمبلی نلیوں کو کچلنے یا مصیبت کی ساکٹ کی طرف سے پائپ نلی فٹنگ کے آخر میں کاٹنے کی طرف سے ہے، نلی کے بائیں اور دائیں آخر کنکشن کے ساتھ، یہ اڈاپٹر نلی کرنے کا تعلق ہے. لیکن بہت سے قسم کے نلی اسمبلی گاہکوں کے استعمال کے مقاصد پر منحصر ہیں جیسے: ہائیڈرولک نلی اسمبلی، کرمپیڈ نلی اسمبلی، تھرمپلوستک نلی اسمبلی، سینٹر چکنا کرنے والی نظام نلی اسمبلی، پش پر نلی اسمبلی، دوبارہ قابل نلی اسمبلی وغیرہ.
2. ہائیڈرولک نلی اسمبلی کی تصویر دکھایا جاسکتا ہے.
3. ذیل میں آئی ایس او کے معیارات کے ذریعہ بائیں اور فٹنگ کا حق منتخب کیا جاتا ہے:
ISO_12151-5-2007: آئس 8434-2 37 ° پھیلے ہوئے اختتام کے ساتھ نلی کی متعلقہ اشیاء
ISO_12151-1-2010: ISO 8434-3 O-ring face seals کے ساتھ نلی کی متعلقہ اشیاء
ISO_12151_2: آئی پی 8434-1 اور آئی ایس او 8434-4 24 ° شنک کنیکٹر کے ساتھ نلی کی متعلقہ اشیاء اختتام پذیر ہوتی ہے.
ISO_12151_3-2010: ISO 6162-1 یا ISO 6162-2 flange ختم ہونے کے ساتھ نلی کی متعلقہ اشیاء
آئی ایس او 12151-6: 2009: آئس 8434-6 60 ڈگری شنک کے ساتھ نلی کی متعلقہ اشیاء ختم ہوتی ہیں
ذیل میں نلی انتخاب کے معیار:
ایک وائر وائر براڈ نلی کے لئے SAE100 R1AT، 853-1 ایس این سٹینڈرڈ
SAE100 R2AT، 853-2SN، EN 857 2SC، EN 854 2TE سٹینڈرڈ دو وائر چوٹی نلی کے لئے
SAE 100 R17، SAE 100 R16 کمپیکٹ وائر براڈ نلی کے لئے
SAE100 R12-EN856 R12، EN856 4SP، EN856 4SH، SAE100 R13-EN856R13، SAE100 R15-ISO3862 R15 وائر سرپل نلی کے لئے R15
4. کیسے مدد ملے گی
نلی اسمبلی کی مجموعی لمبائی براہ راست متعلقہ اشیاء کے سگ ماہی کی سطح یا کلھ کی متعلقہ اشیاء کے مرکز میں ماپا جاتا ہے. مندرجہ ذیل:

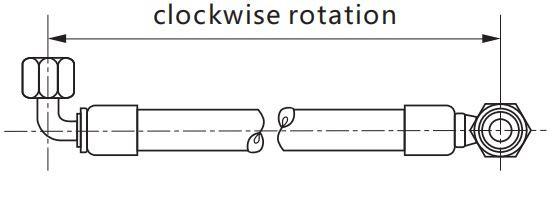

5. تنقیدی این جی ایل کی مدد کیسے کریں
نلی اسمبلی کی بے گھر زاویہ کی پیمائش کرنے کے لئے، "1" کو مل کر ایک عمودی پوزیشن میں آگے بڑھنے کا اختتام پذیر کریں. اس زاویہ کو "یو" کے مرکز لائن سے مل کر "1" مل کر ایک جوڑی سمت میں جوڑنے کے مرکز لائن سے ماپا جا سکتا ہے. 2 ".
وی 0 ڈگری
وی 90 ڈگری
V180 ڈگری
وی 270 ڈگری
اسمبلی زاویہ رواداری پرمٹ ± 3 °
ہوشیار بنڈل میں پیک کیا جاتا ہے. لہذا نلی کو جب جمع کیا جاتا ہے تو براہ راست اپنی طرف متوجہ کرنا مشکل ہے. جب اسمبلی کے فٹنگ کا ایک اختتام زاویہ ہے تو یہ قدرتی موڑنے والی سمت موجود ہے.
