بی ایس پی مرد مخروط G O- رنگ رابط۔

بی ایس پی مرد شنک جی او رنگ کنیکٹر بی ایس پی فٹنگ کا کیٹلاگ برطانیہ ، آئرلینڈ ، کینیڈا ، امریکہ وغیرہ میں پاپلوئیر ہے تمام بی ایس پی 60 شنک کی متعلقہ اشیاء کی وضاحت بی ایس 5200 نے آئی ایس او 8434-6 معیار کے برابر کی ہے۔ بی ایس پی پی تھریڈ سائز چارٹ کا سائز جی 1/8 ، جی 1/4 ، جی 1/2 ، جی 3/4 ، جی 3/8 ، جی 5/8 ، جی 1 ، جی 1-1 / 4 ، جی 1-1 / 2 ، جی 2 ، جی 2 ہے۔ 1/2 ، G3 وغیرہ بی ایس پی ہے ...

انکوائری بھیجنے

1BG بی ایس پی ہاں۔

چیٹ اب

تصریح

بی ایس پی مرد شنک جی او رنگ کنیکٹر۔

بی ایس پی فٹنگ کا کیٹلاگ یوکے ، آئرلینڈ ، کینیڈا ، امریکہ وغیرہ میں پاپلوئر ہے

تمام بی ایس پی 60 شنک کی متعلقہ اشیاء کی وضاحت BS5200 نے آئی ایس او 8434-6 معیار کے برابر کی ہے۔

بی ایس پی پی تھریڈ سائز چارٹ کا سائز جی 1/8 ، جی 1/4 ، جی 1/2 ، جی 3/4 ، جی 3/8 ، جی 5/8 ، جی 1 ، جی 1-1 / 4 ، جی 1-1 / 2 ، جی 2 ، جی 2 ہے۔ 1/2 ، G3 وغیرہ

بی ایس پی 55 ڈگری تھریڈ فارم کے ساتھ برطانوی معیاری پائپ ہے۔

بی ایس پی پی تھریڈ آئی ایس او 228 اور AS 1722.2 معیار کے مطابق ہے۔

BSP fittings uk nz canada ireland catalouge models (1)

بی ایس پی پی تھریڈ گائیڈ بہت سی سگ ماہی کی اقسام کے لئے جیسے بی ایس پی پی 60 ° شنک ٹو سیٹ ٹیوب کنیکٹر ، بانڈڈ مہر کے ساتھ بی ایس پی پی پورٹ ، ای ڈی مہر کے ساتھ بی ایس پی پی پورٹ ، بی ایس پی پی اورنگ + برقرار رکھنے والی رنگ جی قسم ، بی ایس پی پی او رنگ سایڈست سیل سی قسم ، بی ایس پی پی کاٹنے والا چہرہ مہر کی قسم بی

بی ایس پی پی پائپ فٹنگ اڈاپٹر جیسے بہت سے سرے جیسے BSPT مرد ، ORFS مرد ، میٹرک آئی ایس او 6149-3 جڑنا ، JIC مرد 74 شنک ، کوماتسو میٹرک 60 شنک ، NPT مرد ، SAE ORB ISO 11926-3 فٹنگز ، بٹ ویلڈ ٹیوب ، JIC خواتین 37 مخروط ، او آر ایف ایس خواتین وغیرہ۔

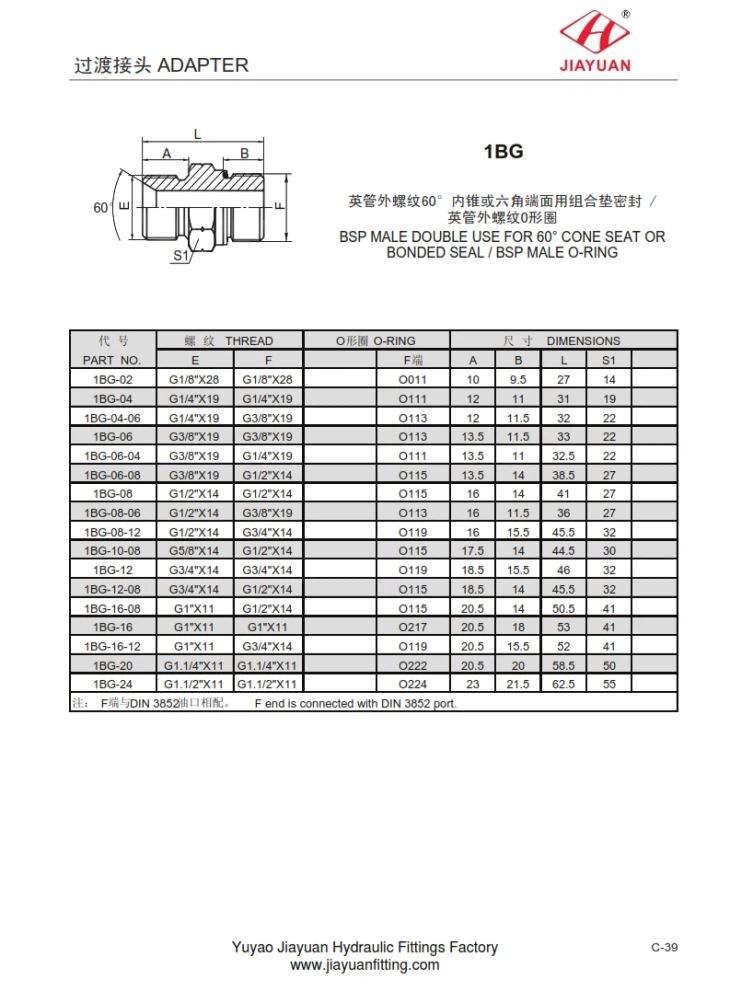

1BG بی ایس پی ہاں ڈبل 60 ° مخروط سیٹ یا بونڈڈ مہر / بی ایس پی ہاں O-رنگ طول و عرض سائز چارٹ کیلئے مندرجہ ذیل استعمال کریں:

PA RT N O.	T HR EA D		O- رنگ		DIM E N S I O NS۔
PA RT N O.	ای	F		F	A	بی۔	ایل	ایس 1
1 بی جی 02	جی 1/8 " ایکس 28	جی 1/8 " ایکس 28		او 011۔	10۔	9.5۔	27۔	14۔
1 بی جی- 04	جی 1/4 " ایکس 19	جی 1/4 " ایکس 19		او 111۔	12۔	11۔	31۔	19۔
1 بی جی 04 - 06۔	جی 1/4 " ایکس 19	جی 3/8 " ایکس 19۔		او 113۔	12۔	11.5۔	32۔	22۔
1 بی جی 06۔	جی 3/8 " ایکس 19۔	جی 3/8 " ایکس 19۔		او 113۔	13.5۔	11.5۔	33۔	22۔
1 بی جی 06 - 04۔	جی 3/8 " ایکس 19۔	جی 1/4 " ایکس 19		او 111۔	13.5۔	11۔	32.5۔	22۔
1 بی جی 06 - 08۔	جی 3/8 " ایکس 19۔	جی 1/2 " ایکس 14		اے 115۔	13.5۔	14۔	38.5۔	27۔
1 بی جی 08۔	جی 1/2 " ایکس 14	جی 1/2 " ایکس 14		اے 115۔	16۔	14۔	41۔	27۔
1 بی جی 08- 06۔	جی 1/2 " ایکس 14	جی 3/8 " ایکس 19۔		او 113۔	16۔	11.5۔	36	27۔
1 بی جی 08- 12۔	جی 1/2 " ایکس 14	جی 3/4 " ایکس 14۔		او 119۔	16۔	15.5۔	45.5۔	32۔
1 بی جی- 10 - 08۔	جی 5/8 " ایکس 14۔	جی 1/2 " ایکس 14		اے 115۔	17.5۔	14۔	44.5۔	30
1 بی جی- 12۔	جی 3/4 " ایکس 14۔	جی 3/4 " ایکس 14۔		او 119۔	18.5۔	15.5۔	46۔	32۔
1 بی جی 12 - 08۔	جی 3/4 " ایکس 14۔	جی 1/2 " ایکس 14		اے 115۔	18.5۔	14۔	45.5۔	32۔
1 بی جی 16 - 08۔	جی 1 " ایکس 11	جی 1/2 " ایکس 14		اے 115۔	20.5۔	14۔	50.5۔	41۔
1 بی جی 16۔	جی 1 " ایکس 11	جی 1 " ایکس 11		او 217۔	20.5۔	18۔	53۔	41۔
1 بی جی 16 - 12۔	جی 1 " ایکس 11	جی 3/4 " ایکس 14۔		او 119۔	20.5۔	15.5۔	52۔	41۔
1 بی جی- 20۔	جی 1.1 / 4 " ایکس 11۔	جی 1.1 / 4 " ایکس 11۔		او 222۔	20.5۔	20۔	58.5۔	50
1 بی جی 24۔	جی 1.1 / 2 " ایکس 11۔	جی 1.1 / 2 " ایکس 11۔		او 224۔	23۔	21.5۔	62.5۔	55۔
