مرد بی ایس پی 60 این پی ٹی رابط فٹنگز۔

بی ایس پی کی متعلقہ اشیاء کا کیٹلاگ برطانیہ ، آئرلینڈ ، کینیڈا ، امریکہ وغیرہ میں مشہور ہے۔ تمام بی ایس پی 60 شنک کی متعلقہ اشیاء BS5200 کے ذریعہ آئی ایس او 8434-6 معیار کے برابر بیان کی گئی ہیں۔ بی ایس پی پی تھریڈ سائز چارٹ کا سائز جی 1/8 ، جی 1/4 ، جی 1/2 ، جی 3/4 ، جی 3/8 ، جی 5/8 ، جی 1 ، جی 1-1 / 4 ، جی 1-1 / 2 ، جی 2 ، جی 2 ہے۔ 1/2 ، G3 وغیرہ۔ بی ایس پی 55 کے ساتھ برطانوی معیاری پائپ ہے ...

انکوائری بھیجنے

1BT-SP بسپ ہاں۔

چیٹ اب

تصریح

بی ایس پی فٹنگ کا کیٹلاگ یوکے ، آئرلینڈ ، کینیڈا ، امریکہ وغیرہ میں پاپلوئر ہے۔

تمام بی ایس پی 60 شنک کی متعلقہ اشیاء کی وضاحت BS5200 نے آئی ایس او 8434-6 معیار کے برابر کی ہے۔

بی ایس پی پی تھریڈ سائز چارٹ کا سائز جی 1/8 ، جی 1/4 ، جی 1/2 ، جی 3/4 ، جی 3/8 ، جی 5/8 ، جی 1 ، جی 1-1 / 4 ، جی 1-1 / 2 ، جی 2 ، جی 2 ہے۔ 1/2 ، G3 وغیرہ

بی ایس پی 55 ڈگری تھریڈ فارم کے ساتھ برطانوی معیاری پائپ ہے۔

بی ایس پی پی تھریڈ آئی ایس او 228 اور AS 1722.2 معیار کے مطابق ہے۔

BSP hydraulic pipe fitting adapter type connectors (3)

بی ایس پی پی تھریڈ گائیڈ بہت سی سگ ماہی کی اقسام کے لئے جیسے بی ایس پی پی 60 ° شنک ٹو سیٹ ٹیوب کنیکٹر ، بانڈڈ مہر کے ساتھ بی ایس پی پی پورٹ ، ای ڈی مہر کے ساتھ بی ایس پی پی پورٹ ، بی ایس پی پی اورنگ + برقرار رکھنے والی رنگ جی قسم ، بی ایس پی پی او رنگ سایڈست سیل سی قسم ، بی ایس پی پی کاٹنے والا چہرہ مہر کی قسم بی

بی ایس پی پی پائپ فٹنگ اڈاپٹر جیسے بہت سے سرے جیسے BSPT مرد ، ORFS مرد ، میٹرک آئی ایس او 6149-3 جڑنا ، JIC مرد 74 شنک ، کوماتسو میٹرک 60 شنک ، NPT مرد ، SAE ORB ISO 11926-3 فٹنگز ، بٹ ویلڈ ٹیوب ، JIC خواتین 37 کون ، او آر ایف ایس خواتین وغیرہ۔

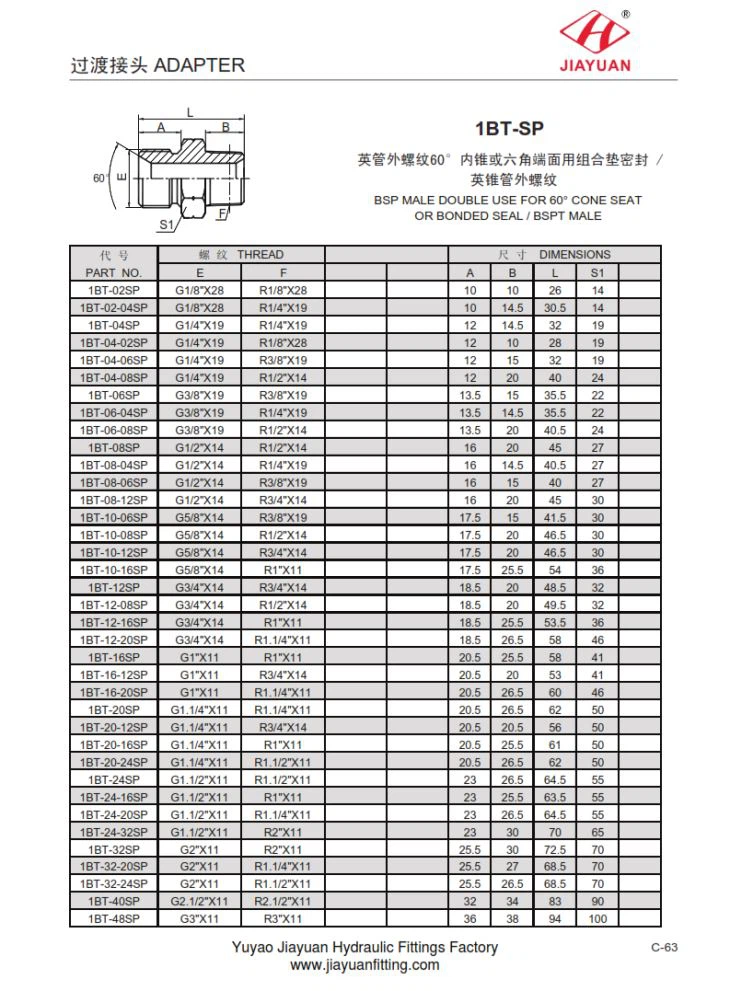

1BT-SP بی ایس پی ہاں ڈبل 60 ° مخروط سیٹ یا بونڈڈ مہر / BSPT کے لئے استعمال کرتا ہے فٹنگ کے طول و عرض سائز چارٹ مندرجہ ذیل ہیں:

PA RT N O	T HR EA D		DIM E N S I O NS۔
	ای	F	A	بی۔	ایل	ایس 1
1 بی ٹی - 02 ایس پی	جی 1/8 " ایکس 28	R1 / 8 " ایکس 28۔	10۔	10۔	26۔	14۔
1 بی ٹی - 02 - 04 ایس پی	جی 1/8 " ایکس 28	R1 / 4 " X 19	10۔	14.5۔	30.5۔	14۔
1 بی ٹی - 04 ایس پی	جی 1/4 " ایکس 19	R1 / 4 " X 19	12۔	14.5۔	32۔	19۔
1 بی ٹی - 04 - 02 ایس پی	جی 1/4 " ایکس 19	R1 / 8 " ایکس 28۔	12۔	10۔	28۔	19۔
1 بی ٹی - 04 - 06 ایس پی	جی 1/4 " ایکس 19	R3 / 8 " ایکس 19۔	12۔	15۔	32۔	19۔
1 بی ٹی - 04 - 08 ایس پی	جی 1/4 " ایکس 19	R1 / 2 " ایکس 14۔	12۔	20۔	40	24
1 بی ٹی - 06 ایس پی	جی 3/8 " ایکس 19۔	R3 / 8 " ایکس 19۔	13.5۔	15۔	35.5۔	22۔
1 بی ٹی - 06 - 04 ایس پی	جی 3/8 " ایکس 19۔	R1 / 4 " X 19	13.5۔	14.5۔	35.5۔	22۔
1 بی ٹی - 06 - 08 ایس پی	جی 3/8 " ایکس 19۔	R1 / 2 " ایکس 14۔	13.5۔	20۔	40.5۔	24
1 بی ٹی - 08 ایس پی	جی 1/2 " ایکس 14	R1 / 2 " ایکس 14۔	16۔	20۔	45۔	27۔
1 بی ٹی - 08 - 04 ایس پی	جی 1/2 " ایکس 14	R1 / 4 " X 19	16۔	14.5۔	40.5۔	27۔
1 بی ٹی - 08 - 06 ایس پی	جی 1/2 " ایکس 14	R3 / 8 " ایکس 19۔	16۔	15۔	40	27۔
1 بی ٹی - 08 - 12 ایس پی	جی 1/2 " ایکس 14	R3 / 4 " X 14	16۔	20۔	45۔	30
1 بی ٹی - 10 - 06 ایس پی	جی 5/8 " ایکس 14۔	R3 / 8 " ایکس 19۔	17.5۔	15۔	41.5۔	30
1 بی ٹی - 10 - 08 ایس پی	جی 5/8 " ایکس 14۔	R1 / 2 " ایکس 14۔	17.5۔	20۔	46.5۔	30
1 بی ٹی - 10 - 12 ایس پی	جی 5/8 " ایکس 14۔	R3 / 4 " X 14	17.5۔	20۔	46.5۔	30
1 بی ٹی - 10 - 16 ایس پی	جی 5/8 " ایکس 14۔	R1 " X 11	17.5۔	25.5۔	54۔	36
1 بی ٹی - 12 ایس پی	جی 3/4 " ایکس 14۔	R3 / 4 " X 14	18.5۔	20۔	48.5۔	32۔
1 بی ٹی - 12 - 08 ایس پی	جی 3/4 " ایکس 14۔	R1 / 2 " ایکس 14۔	18.5۔	20۔	49.5۔	32۔
1 بی ٹی - 12 - 16 ایس پی	جی 3/4 " ایکس 14۔	R1 " X 11	18.5۔	25.5۔	53.5۔	36
1 بی ٹی - 12 - 20 ایس پی	جی 3/4 " ایکس 14۔	R1.1 / 4 " X 11	18.5۔	26.5۔	58۔	46۔
1 بی ٹی - 16 ایس پی	جی 1 " ایکس 11	R1 " X 11	20.5۔	25.5۔	58۔	41۔
1 بی ٹی - 16 - 12 ایس پی	جی 1 " ایکس 11	R3 / 4 " X 14	20.5۔	20۔	53۔	41۔
1 بی ٹی - 16 - 20 ایس پی	جی 1 " ایکس 11	R1.1 / 4 " X 11	20.5۔	26.5۔	60۔	46۔
1 بی ٹی - 20 ایس پی	جی 1.1 / 4 " ایکس 11۔	R1.1 / 4 " X 11	20.5۔	26.5۔	62۔	50
1 بی ٹی - 20 - 12 ایس پی	جی 1.1 / 4 " ایکس 11۔	R3 / 4 " X 14	20.5۔	20.5۔	56	50
1 بی ٹی - 20 - 16 ایس پی	جی 1.1 / 4 " ایکس 11۔	R1 " X 11	20.5۔	25.5۔	61۔	50
1 بی ٹی - 20 - 24 ایس پی	جی 1.1 / 4 " ایکس 11۔	R1.1 / 2 " ایکس 11	20.5۔	26.5۔	62۔	50
1 بی ٹی - 24 ایس پی	جی 1.1 / 2 " ایکس 11۔	R1.1 / 2 " ایکس 11	23۔	26.5۔	64.5۔	55۔
1 بی ٹی - 24 - 16 ایس پی	جی 1.1 / 2 " ایکس 11۔	R1 " X 11	23۔	25.5۔	63.5۔	55۔
1 بی ٹی - 24 - 20 ایس پی	جی 1.1 / 2 " ایکس 11۔	R1.1 / 4 " X 11	23۔	26.5۔	64.5۔	55۔
1 بی ٹی - 24 - 32 ایس پی	جی 1.1 / 2 " ایکس 11۔	R2 " ایکس 11	23۔	30	70	65۔
1 بی ٹی - 32 ایس پی	جی 2 " ایکس 11	R2 " ایکس 11	25.5۔	30	72.5۔	70
1 بی ٹی - 32 - 20 ایس پی	جی 2 " ایکس 11	R1.1 / 4 " X 11	25.5۔	27۔	68.5۔	70
1 بی ٹی - 32 - 24 ایس پی	جی 2 " ایکس 11	R1.1 / 2 " ایکس 11	25.5۔	26.5۔	68.5۔	70
1 بی ٹی - 40 ایس پی	جی 2.1 / 2 " ایکس 11۔	R2.1 / 2 " ایکس 11	32۔	34۔	83۔	90
1 بی ٹی - 48 ایس پی	جی 3 " ایکس 11	R3 " X 11	36	38۔	94۔	100
