مصنوع کی اقسام: NB200-F o رنگ چہرے کی مہر ٹیوب کی متعلقہ اشیاء
صنعت کے معیارات: SAE J1453 ، ISO 8434-3 ، SAE J514 ، ISO 8434-2۔
E سے F طرز کا کنکشن: ORFS TUBE اختتام گرہ۔
شکل: کہنی ، سیدھے ، ٹی ، کراس وغیرہ
او آر ایف ایس فٹنگز ورکنگ پریشر کی درجہ بندی: 3215 پی ایسئ سے 5800 پی ایسئ ، 216 بار سے 400 بار۔
فلیٹ چہرہ اورفس O رنگ سائز کٹ اور O رنگ چہرے مہر ڈیزائن ہم پیش کر سکتے ہیں۔
O رنگ چہرے مہر اور O رنگ باس مہر کے درمیان فرق۔
فٹنگ کا مواد: پیتل؛ کاربن سٹیل؛ سٹینلیس سٹیل
درخواست: زراعت کا سامان ، آٹوموٹو عمل ، کیمیائی منتقلی ، تعمیراتی سازو سامان ، ایندھن کی منتقلی ، ہائیڈرولک ، مینوفیکچرنگ کا سامان ، سمندری ، مادی سامان ، ہینڈلنگ ، موبائل آلات ، آئل فیلڈ ، پیکیجنگ ، نقل و حمل

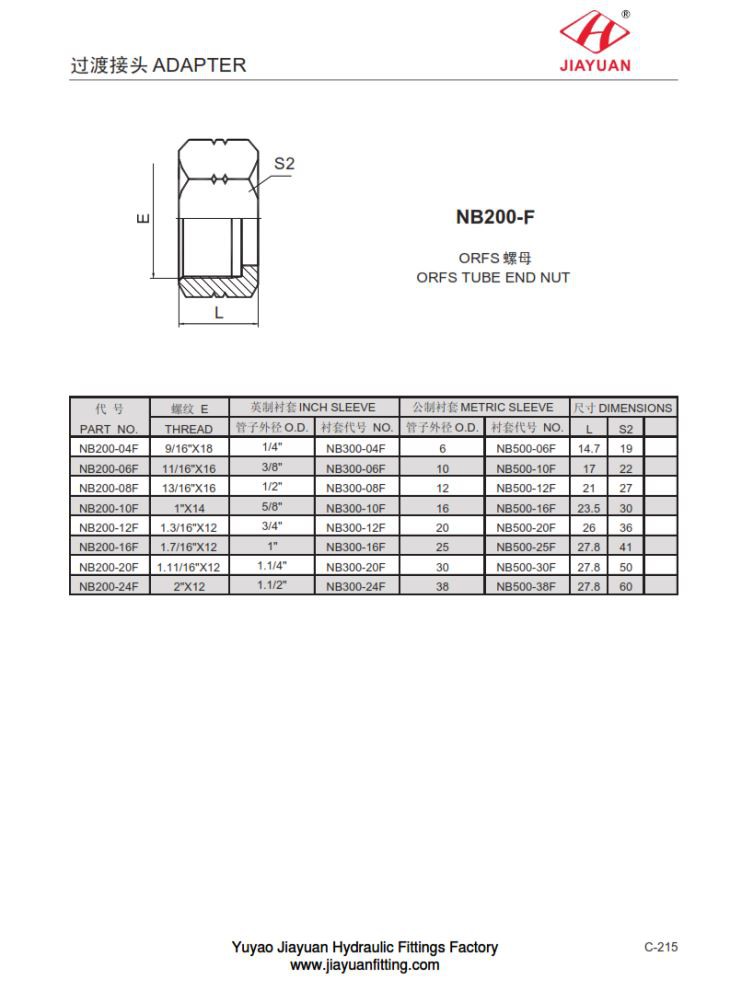

مندرجہ ذیل NB200-F اورفس ٹب اختتام نٹ طول و عرض سائز ٹیبل چارٹ:
PA RT N O | ای | INCH S L EEV E | M E T RIC S L EEV E | DIM E N S I O NS۔ | ||||||
T HR EA D | او .ڈی. | N O | او .ڈی. | N O | ایل | ایس 2 | ||||
N B 200 - 04F | 9/16 " ایکس 18۔ | 1/4 " | N B 300 - 04F | 6۔ | N B 500 - 06F | 14.7۔ | 19۔ | |||
N B 200 - 06F | 11/16 " ایکس 16۔ | 3/8 " | N B 300 - 06F | 10۔ | N B 500 - 10F | 17۔ | 22۔ | |||
N B 200 - 08F | 13/16 " ایکس 16۔ | 1/2 " | N B 300 - 08F | 12۔ | این بی 500 - 12 ایف۔ | 21۔ | 27۔ | |||
این بی 200 - 10 ایف۔ | 1 " ایکس 14۔ | 5/8 " | N B 300 - 10F | 16۔ | N B 500 - 16F | 23.5۔ | 30 | |||
این بی 200 - 12 ایف۔ | 1.3 / 16 " ایکس 12۔ | 3/4 " | N B 300 - 12F | 20۔ | N B 500 - 20F | 26۔ | 36 | |||
N B 200 - 16F | 1.7 / 16 " ایکس 12۔ | 1 " | N B 300 - 16F | 25۔ | این بی 500 - 25 ایف۔ | 27.8۔ | 41۔ | |||
N B 200 - 20F | 1.11 / 16 " ایکس 12۔ | 1.1 / 4 " | N B 300 - 20F | 30 | N B 500 - 30F | 27.8۔ | 50 | |||
این بی 200 - 24 ایف۔ | 2 " ایکس 12۔ | 1.1 / 2 " | این بی 300 - 24 ایف۔ | 38۔ | N B 500 - 38F | 27.8۔ | 60۔ | |||
