SAE flange کی مختلف اقسام کی شناخت کیسے کریں؟
کیٹرپلر فلانج اور کوماتسو فلانج تعمیراتی مشینری مینوفیکچرنگ کمپنی کے معیارات ہیں ، اور دو طرح کے فلانگ SAE J518 فلانج معیار پر مبنی ہیں ، SAE فلانجس ہائی پریشر ہائیڈرولک فلینج کی ایک رینج ہے جو SAE J518 معیار کے مطابق بنایا گیا ہے۔ مخفف SAE کا مطلب سوسائٹی آف آٹوموٹو انجینئرز ہے۔ ہائیڈرولک کھدائی کرنے والے ، ہائیڈرولک لوڈرز میں استعمال ہونے والی سا دو قسم کے ساجن فلنگس ہیں۔
پوک لین فلانج ہائیڈرو اسٹٹیٹک ٹرانسمیشن مینوفیکچرنگ کمپنی کا معیار ہے ، یہ SAE J518 4 بولٹ فلینج معیارات پر مبنی ہے ، جو ہائیڈرولک موٹرز ، ہائیڈرولک پمپس ، ہائیڈرولک والوز اور ہائیڈرولک پاور یونٹ میں استعمال ہوتا ہے۔
تین قسم کے فلانگ کا فرق فلانج ہیڈ ڈراپ اینڈ لمبائی ، اور فلانج او رنگ رنگ نالی کے سائز ، کسٹم اسپلٹ فلجج سائز کی تبدیلیاں ہیں۔ آئی ایس او 6162 اور SAE J518 معیار کے مطابق ایک ہی جگہ 4 بولٹ پوزیشن اور سائز ہے۔
عوامل جو مختلف قسم کے flanges SAE flange Komatsu flange ، کیٹرپلر flanges کی شناخت کے لئے استعمال ہوتے ہیں
عوامل میں بیرونی قطر ، اندرونی قطر ، بولٹ سوراخوں کی تعداد ، بولٹ سوراخ قطر اور بولٹ کا دائرہ شامل ہے۔ موٹائی ایک فلانگ کی نشاندہی کرنے میں ایک اہم کردار ادا کرتی ہے جس کی وجہ سے وہ کس قدر دباؤ کا سامنا کرسکتا ہے کیونکہ موٹے کنارے ایک ایپلی کیشن میں اعلی دباؤ کا مقابلہ کرسکتے ہیں۔
پیمائش کرنے کا طریقہ
فور بولٹ فلینج۔ پہلے کیلیپر کا استعمال کرتے ہوئے پورٹ ہول ویاس کی پیمائش کریں۔ اگلا ، بولٹ ہول کی طویل فاصلے سے ماپنے
مرکز سے مرکز (طول و عرض "A") یا پٹی ہوئی سر کے قطر کی پیمائش کریں۔ OD
تین مستثنیات ہیں:
1. سائز -10 ، جو شمالی امریکہ سے باہر عام ہے ، SAE معیاری سائز نہیں ہے۔

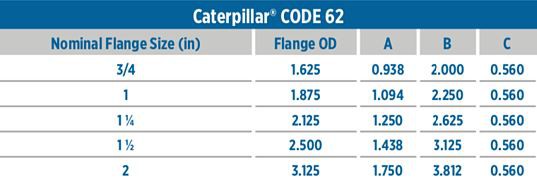

2. کیٹرپلر flanges ، جو SAE کوڈ 62 کی طرح ایک ہی flange OD ہیں ، ایک موٹی flange سر ہے.
3. پوکلین فلانگس ، جو SAE flanges سے بالکل مختلف ہیں۔
