ڈائن 3852-3 قسم F F جڑیں ختم ہوتی ہے اور ٹائپی ڈبلیو دائیں ٹھیک پچ دھاگے کے ساتھ سوراخ لگایا جاتا ہے، اوپن انگوزیشن، والوز اور سکرو پلگ کے ساتھ استعمال کے لئے، O- انگوزیشن کی طرف سے مہر.
ISO 6149-1 ہائیڈولک سیال پاور اور عمومی استعمال کے لئے کنکشن ہے - بندرگاہوں اور جڑنا ISO 261 میٹرک موضوعات اور اے انگوٹی سگ ماہی کے ساتھ ختم ہوجاتا ہے - حصہ 1: بندرگاہوں کے ساتھ بندرگاہ O-ring مہر کے لئے.
ڈین 3852-3 ISO 6149-1، ISO 6149-2، ISO 6149-3 سے اپنایا گیا ہے.

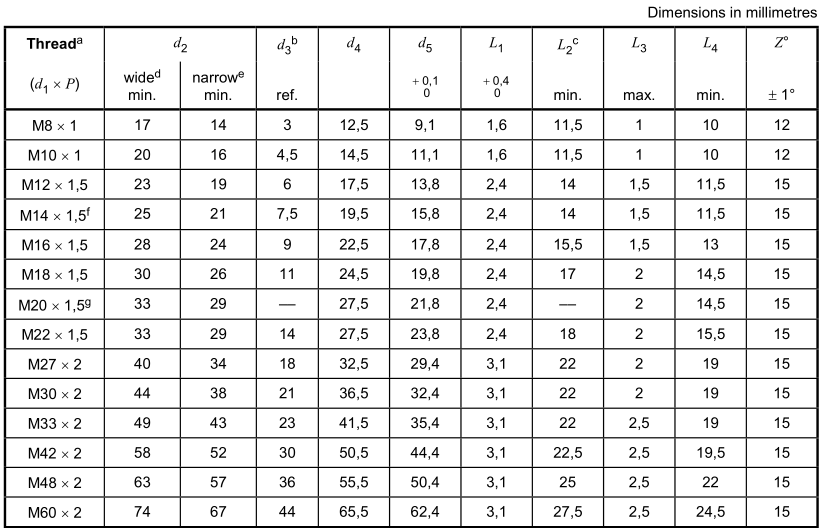

موضوع اشتھار 2 (وسیع تنگ) D 3 BD 4 D 5 L 1 L 2 C L 3 L 4 Z °
M8x1 17 14 3 12.5 9.1 1،6 11.5 1 10 12
M10x1 20 16 4.5 14.5 11.1 1.6 11.5 1 10 12
M12x1،5 23 19 6 17.5 13،8 2،4 14 1،5 11.5 15
M14x1،5 25 21 7.5 19.5 15.8 2،4 14 1،5 11.5 15
M16x1،5 28 24 9 22.5 17.8 2،4 15.5 1،5 13 15
M18x1،5 30 26 11 24.5 19.8 2،4 17 2 14.5 15
M20x1،5 33 29 - 27،5 21،8 2،4 - 2 14،5 15
M22x1،5 33 29 14 27،5 23.8 2،4 18 2 15.5 15
M27x2 40 34 18 32.5 29،4 3،1 22 2 19 15
M30x2 44 38 21 36.5 32،4 3،1 22 2 19 15
M33x2 49 43 23 41.5 35،4 3،1 22 2،5 19 15
M42x2 58 52 30 50،5 44،4 3،1 22.5 2،5 19،5 15
M48x2 63 57 36 55،5 50،4 3،1 25 2،5 22 15
M60x2 74 67 44 65،5 62،4 3،1 27،5 2،5 24،5 15
