ڈائن 3902 معیاری یہ کنکشن سٹائل ایک عام مرد اور تین مختلف خاتون ہال پر مشتمل ہوتا ہے.
نارمل براہ راست میٹرک موضوع ہے، 24 ° زاویہ اور ایک recessed counterbore ہے جو ٹیوب OD اس سے استعمال ہوتا ہے. عورت ایک ٹیوب، نٹ اور فیرو، ایک ٹھنڈے ناک / گلوبیسیل بھوک کنارے یا ایک ٹھنڈے ناک / گلوبیلیل بھوک کنارے ہو سکتا ہے.
ناک میں O-Ring (DKO قسم).

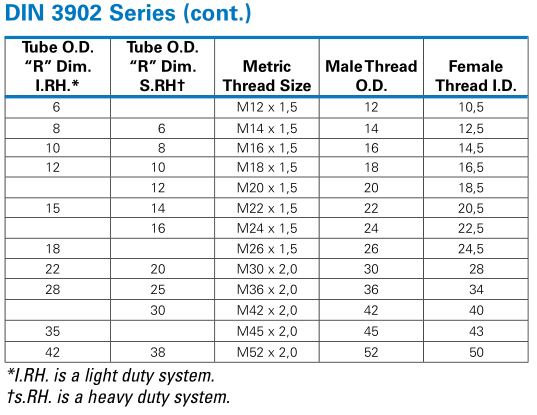

ٹیوب ODIRH، ٹیوب ODSRH، میٹرک موضوع سائز، مرد موضوع OD، خاتون تھیم ID
6 M12 x 1،5 12 10.5
8 6 M14 X 1،5 14 12،5
10 8 M16 X 1،5 16 14.5
12 10 ایم18 ایکس 1،5 18 16.5
12 M20 X 1،5 20 18.5
15 14 M22 X 1،5 22 20،5
16 M24 X 1،5 24 22.5
18 M26 x 1،5 26 24،5
22 20 M30 x 2،0 30 28
28 25 M36 ایکس 2،36 36 34
30 M42 ایکس 2،0 42 40
35 M45 x 2،0 45 43
42 38 ایم 52 ایکس 2،0 52 50
