مصنوع کی قسم: پائپ فٹنگ اڈاپٹر میں بی ایس پی ٹی تھریڈ۔
بی ایس پی ٹی تھریڈ سائز کا چارٹ: G1 / 8 "سے G3" تک ، جو بنیادی طور پر برطانیہ ، مغربی یورپ اور جاپان میں استعمال ہوتا ہے۔
بی ایس پی ٹی (ر) بی ایس 21 ، آئی ایس او 7/1 کے مطابق مرد اور خواتین دھاگے کا معیار۔ JIS B 0203 ، 3852-2 فارم Z ، JIS B8363 کی طرح ہے۔
پائپ تھریڈ کی اقسام کے لئے: این پی ٹی اڈاپٹر ، SAE ORB اڈاپٹر ، بی ایس پی پی ، میٹرک ، UNF پورٹ کی متعلقہ اشیاء ،

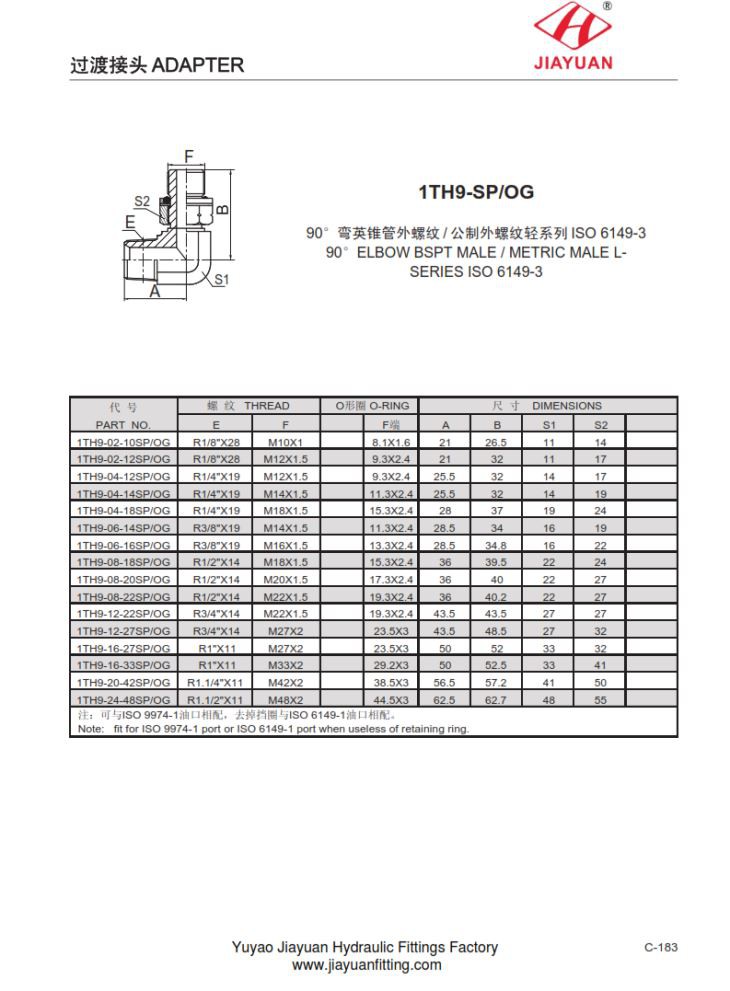

1TH9-SP / OG 90 L ELBOW BSPT MALE / METRIC MALE LSERIES ISO 6149-3 طول و عرض چارٹ مندرجہ ذیل ہیں:
پارٹ نمبر | ڈرا ہوا۔ | یا ING۔ | خیالات | ||||||
ای | F | F | A | بی۔ | ایس 1 | ایس 2 | |||
1TH9-02-10SP / OG | آر 1/8 "ایکس 28۔ | ایم 10 ایکس 1 | 8.1X1.6 | 21۔ | 26.5۔ | 11۔ | 14۔ | ||
1TH9-02-12SP / OG | آر 1/8 "ایکس 28۔ | M12X1.5 | 9.3X2.4۔ | 21۔ | 32۔ | 11۔ | 17۔ | ||
1TH9-04-12SP / OG | آر 1/4 "ایکس 19۔ | M12X1.5 | 9.3X2.4۔ | 25.5۔ | 32۔ | 14۔ | 17۔ | ||
1TH9-04-14SP / OG | آر 1/4 "ایکس 19۔ | M14X1.5 | 11.3X2.4۔ | 25.5۔ | 32۔ | 14۔ | 19۔ | ||
1TH9-04-18SP / OG | آر 1/4 "ایکس 19۔ | ایم 18 ایکس 1.5۔ | 15.3X2.4۔ | 28۔ | 37۔ | 19۔ | 24 | ||
1TH9-06-14SP / OG | R3 / 8 "X19۔ | M14X1.5 | 11.3X2.4۔ | 28.5۔ | 34۔ | 16۔ | 19۔ | ||
1TH9-06-16SP / OG | R3 / 8 "X19۔ | M16X1.5 | 13.3X2.4 | 28.5۔ | 34.8۔ | 16۔ | 22۔ | ||
1TH9-08-18SP / OG | R1 / 2 "X14۔ | ایم 18 ایکس 1.5۔ | 15.3X2.4۔ | 36 | 39.5۔ | 22۔ | 24 | ||
1TH9-08-20SP / OG | R1 / 2 "X14۔ | M20X1.5۔ | 17.3X2.4۔ | 36 | 40 | 22۔ | 27۔ | ||
1TH9-08-22SP / OG | R1 / 2 "X14۔ | ایم 22 ایکس 1.5۔ | 19.3X2.4۔ | 36 | 40.2۔ | 22۔ | 27۔ | ||
1TH9-12-22SP / OG | R3 / 4 "X14۔ | ایم 22 ایکس 1.5۔ | 19.3X2.4۔ | 43.5۔ | 43.5۔ | 27۔ | 27۔ | ||
1TH9-12-27SP / OG | R3 / 4 "X14۔ | ایم 27 ایکس 2 | 23.5X3۔ | 43.5۔ | 48.5۔ | 27۔ | 32۔ | ||
1TH9-16-27SP / OG | R1 "X11۔ | ایم 27 ایکس 2 | 23.5X3۔ | 50 | 52۔ | 33۔ | 32۔ | ||
1TH9-16-33SP / OG | R1 "X11۔ | ایم 33 ایکس 2 | 29.2X3۔ | 50 | 52.5۔ | 33۔ | 41۔ | ||
1TH9-20-42SP / OG | R1.1 / 4 "X11۔ | ایم 42 ایکس 2 | 38.5X3۔ | 56.5۔ | 57.2۔ | 41۔ | 50 | ||
1TH9-24-48SP / OG | R1.1 / 2 "X11۔ | ایم 48 ایکس 2 | 44.5X3۔ | 62.5۔ | 62.7۔ | 48 | 55۔ | ||
