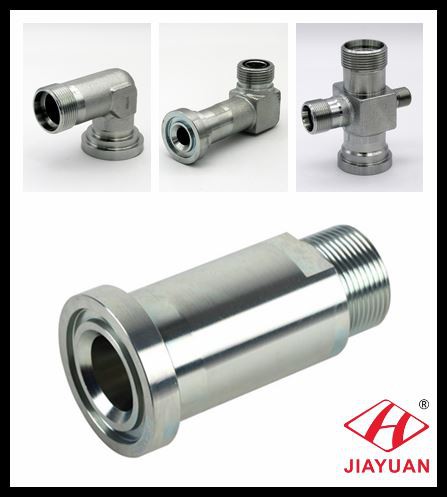

ہائیڈرولک flange کی متعلقہ اشیاء کا طول و عرض سائیں J518 اور ISO 6162 4-بولٹ flange کنکشن کے مطابق ہے ، متعلقہ اشیاء کرامپید ferrule نلی کے اختتام ، آئی ایس او 8434 سیریز ٹیوب کنیکٹر ، ساکٹ ویلڈ اور بٹ ویلڈ ، خواتین پورٹ جیسے میٹرک ، BSPP ، UNF ، NPT ، BSPP پورٹ کنکشن کے ساتھ ڈیزائن کیا گیا ہے.
ہائیڈرولک flange کی متعلقہ اشیاء کی اقسام:
ہائیڈرولک flange بلاک کی متعلقہ اشیاء بھی کہا جاتا ہے سائیں 4-بولٹ بلاک flange کی متعلقہ اشیاء ، یہ سائیں flange o انگوٹی نالی کے طول و عرض کے ساتھ ڈیزائن کیا گیا ہے ، سائیں flange فلیٹ چہرہ پورٹ طول و عرض ، flange کو بلاک کی متعلقہ اشیاء کا اختتام سائیں آئپورٹ ، NPT پورٹ ، BSPP پورٹ ، ساکٹ ویلڈ اور بٹ ویلڈ اقسام کے ساتھ ڈیزائن کیا گیا ہے
ہائیڈرولک flange نلی کی متعلقہ اشیاء بھی کہا جاتا ہے سائیں flange سر نلی کی متعلقہ اشیاء ، تقسیم flange کے حصوں کے ساتھ جمع. سائیں flange سربراہ o-انگوٹی نالی کے طول و عرض کے ساتھ ڈیزائن کیا گیا ہے جس میں 3000 psi اور 6000 psi کام کرنے والے دباؤ ، نلی اختتام interlock 9000 psi ، سپراال نلی 6000psi ، تار نلی 3000 psi کے ساتھ ڈیزائن کیا گیا ہے. دو ٹکڑا سائیں نلی flange اور ہائیڈرالک ہوزیز کی مختلف تعمیر کے لئے ایک ٹکڑا نلی flange کی متعلقہ اشیاء ہیں.
ہائیڈرولک flange ٹیوب کی متعلقہ اشیاء بھی کہا جاتا ہے سائیں flange یڈیپٹر ، سائیں flange clamps کے ساتھ جمع. سائیں flange ہیڈ اے-انگوٹی نالی کے طول و عرض کے ساتھ ڈیزائن کیا گیا ہے. Flange ٹیوب کی متعلقہ اشیاء کو ختم کرنے کے لئے براہ راست دھاگہ پورٹ سائیں میں دستیاب ہے, میٹرک, BSPP اور UNF; بیڈورا پورٹ NPT ، BSPT. شکلیں براہ راست ، کہنی ، کراس ، ٹی وغیرہ ہیں. ہائیڈرولک نلیاں ، ہائیڈرولک پائپنگ ، ہائیڈرولک نلی اسمبلی سے منسلک کرنے کے لئے. کام کرنے کے دباؤ کی قسم کوڈ 62 flange یڈیپٹر اور کوڈ 61 flange یڈیپٹر ہے.
ہائیڈرولک flange ویلڈ فٹنگ بھی کہا جاتا ہے سائیں ویلڈ flange کی متعلقہ اشیاء, ویلڈنگ ٹیوب کنکشن پرمانٹل. سائیں flange سر ISO 6162 معیاری ڈیزائن سے ہے ، ویلڈ کی متعلقہ اشیاء ختم ساکٹ ویلڈ میں دستیاب ہیں ، بٹ ویلڈ connections.it 4 بولٹ سختی کی طرف سے سائیں flange شکنجہ کے ساتھ جمع ہے.
ہائیڈرولک سائیں flange کی متعلقہ اشیاء اور یڈیپٹر کے مواد کی اقسام:
سٹینلیس سٹیل ہائیڈرولک نلی flange کی متعلقہ اشیاء
نامیاتی سٹیل ہائیڈرولک سائیں flange یڈیپٹر
ہائیڈرولک flange کی متعلقہ اشیاء کے معیار
4-بولٹ flange کنکشن کرے سائیں J518 اور ISO 6162-1 اور-2 ثابت ، رساو مفت کنکشن ، خاص طور پر بڑے سائز کے لئے موزوں ، اعلی دباؤ اور سخت چوتھائیوں میں اسمبلی. موضوع پورٹ کنکشن جیسے سائیں سیدھی دھاگا O-انگوٹی اور ISO 6149 کو جمع کرنے اور 6000 psi اور اعلی دباؤ کی صلاحیت کو سائز تک فراہم کرنے کے لئے مناسب طریقے سے آسان ہیں
12 (M27). اس سائز سے باہر دباؤ کی درجہ بندی کو کم کرنے کے لئے شروع ہوتا ہے اور اسمبلی میں تیزی سے اضافہ ہوتا ہے. 4-بولٹ flange پورٹ کنکشن بڑے سائز سے منسلک اور مناسب اسمبلی torques اعلی دباؤ کی صلاحیت حاصل کرنے کے لئے کی صلاحیت فراہم کرتے ہیں.
ہائیڈرولک flange کی متعلقہ اشیاء کی ویڈیوز تعارف:
اگر آپ کو آپ کی ضرورت نہیں ہے تو ، براہ کرم jyray@72338.com کو ای میل بھیجیں
ہائیڈرولک flange فٹنگ کنکشن کام
چار بولٹ flange کنکشن (سائیں J518) ایک ثابت لیک مفت کنکشن ہے ، خاص طور پر بڑے سائز کے لئے موزوں ہے. نتیجے کے طور پر ، یہ دنیا بھر میں قبولیت حاصل کی ہے.
کنکشن کی کامیابی اس کی سادگی میں ہے. یہ ایک مستحکم چہرے کی مہر کا استعمال کرتے ہوئے ایک اعلی سے زیادہ پیما O-انگوٹی کے لئے سیل اور clampsand بولٹ کے لئے تصویر میں دکھایا گیا ہے کے طور پر. L3. متبادل طور پر ، ایک بندوا سیل پلیٹ بندرگاہ کے چہرے اور ایک میکانکی تشکیل کے فلیٹ چہرے کے درمیان ہے جیسا کہ تصویر میں دکھایا گیا ہے. L4 اسی نتائج کو حاصل کرنے کے لئے.
(O-انگوٹی) مہر flange سر اور پورٹ یا flange پیڈ کی فلیٹ سطح میں نالی کے نچلے حصے کے درمیان کمپریسڈ ہے ، ایک قابل اعتماد نرم مہر فراہم کرتے ہیں. متبادل سیل پلیٹ میں اندرونی کنارے پر ایک اعلی دربندوا ربڑ کی مہر ہے ، جو دو فلیٹ سطحوں کے درمیان compresses ہے ، اسی وشوسنییتا کے ساتھ نرم مہر فراہم کرتی ہے. پورٹ کے چہرے کے ساتھ flange کے بیرونی چہرے پر ایک دھاتی سے دھات کے رابطے کو دباؤ کے تحت ٹرودانگ سے مہر رکھتا ہے. یہ دھاتی سے دھاتی رابطے clamps کے ذریعے بولٹ سختی کی طرف سے فراہم کی کلیمپنگ فورس کی طرف سے برقرار رکھا جاتا ہے.
یہ سادہ ڈیزائن موضوع پورٹ کنکشن ، جیسے نپتف ، سائیں ، BSPP ، ISO 6149 ، وغیرہ پر کئی فوائد فراہم کرتا ہے ، بڑے سائز میں:
• سے رابطہ قائم کرنے کی صلاحیت 5 انچ O. D ٹیوب (صرف کوڈ 61only
• بہت کم سختی torque برابر سائز موضوع کی بندرگاہ کے لئے ضروری ہے کے مقابلے میں چار بولٹ سے ضرورت ہے
• کم سخت torque کا مطلب ہے کہ چھوٹے رنچیں اور رنچ سوئنگ صفائی — تنگ چوتھائیوں میں اسمبلی کی آسانی فراہم کرنے
• 2 "سائز (کوڈ 62 صرف) کے ذریعے 6000 psi صلاحیت تک
• ٹیوب/پائپ/نلی اسمبلی اور پورٹ کے درمیان سنگل سیل پوائنٹ
* تقسیم کی clamps کے استعمال کے ذریعے کی آسانی سے توڑنا
کنکشن میں ایک نقصان ہے جو اس کے مساوی موضوع کی بندرگاہ سے جزو پر ایک بڑا علاقہ (فٹ پرنٹ) کی ضرورت ہوتی ہے.
