سیمی Flange کووپلانگس
نیم فلانگاس جرمنی کمپنی کے معیار کے 532 سے مطالبہ کر رہا ہے ، ISO 6162 اور سائیں J518 تقسیم flange کے حصوں کے لئے ایک ہی ہو. وہاں ہیں سائیں 3000 psi (کوڈ 61) اور سائیں 6000 psi (کوڈ 62) نصف flange کی اقسام ، یہ بھی کرنے کے لئے کورریسپونساد ہوں SN 532 حصہ 1 اور SN 532 حصہ 2.
آپ 2 سیمافلانگاس میں flange کی قسم یوگمن کنکشن ، سائیں-فلانگاس flanged ویلڈنگ گردن 3000 psi اور 6000 psi کے ساتھ مل جائے گا.

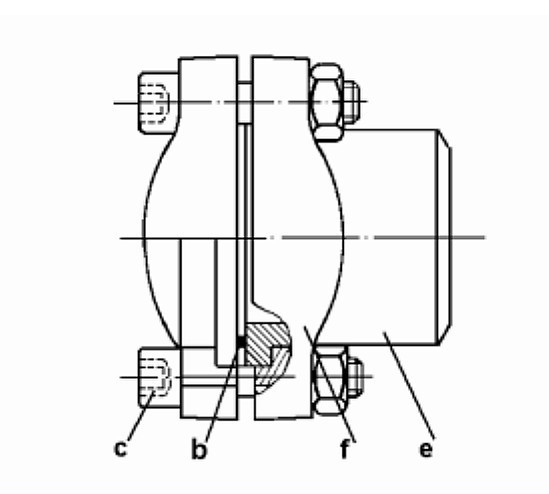

ایک flange یوگمن کنکشن ٹائپ کریں ٹیوب سے سائیں پورٹ: 2 سیمافلانگاس ؛ flanged ویلڈنگ گردن کے ساتھ O-انگوٹی نالی ؛ O-رنگ ؛ بولٹ.
قسم B flange یوگمن کنکشن ٹیوب سے ٹیوب پر ہے: 2 سیمافلانگاس; flanged ویلڈنگ گردن کے ساتھ O-انگوٹی نالی ؛ O-رنگ ؛ بولٹ اور گری دار میوے; flanged ویلڈنگ کی گردن کے بغیر O-ring نالی ؛ ٹھوس flange
قسم C flange کے ساتھ یوگمن کنکشن ایک flanged ویلڈنگ کی گردن: 2 سیمافلانگاس ؛ flanged ویلڈنگ گردن کے ساتھ O-انگوٹی نالی ؛ O-رنگ ؛ بولٹ اور گری دار میوے; ٹھوس flange
نابینا کوللتر: 2 سیمافلانگاس کے ساتھ flange کے کنکشن ٹائپ کریں ۔ flanged ویلڈنگ کی گردن کے بغیر O-ring نالی ؛ O-رنگ ؛ بولٹ اور گری دار میوے; O-ring نالی کے ساتھ نابینا کالر.
نابینا کوللتر: 2 سیمافلانگاس کے ساتھ flange کے کنکشن کی قسم ای ۔ O-رنگ ؛ بولٹ O-ring نالی کے ساتھ نابینا کالر.
بلائنڈ کوللتر: 2 سیمافلانگاس کے ساتھ flange کے کنکشن کی قسم O-رنگ ؛ پیچ
سیمافلانگاس شکنجہ طول و عرض کے طور پر ایک ہی FL/FS تقسیم flange clamps کے

حصہ نمبر | ڈی این | پائپ کنکشن | اے | T | L | ایم | بولٹ | O-رنگ | |
بیرون میکس | اندر زیادہ سے زیادہ | ||||||||
FCSN-12L | 3/4 " | 30, 0 | 20, 0 | 22, 3 | 47, 6 | 70 | 32 ، 2 | M10x30 | 24, 99x3, 53 |
FCSN-16L | 1 | 38, 0 | 28, 0 | 26, 2 | 52, 4 | 80 | 38, 5 | M10x30 | 32, 92x3, 53 |
FCSN-20L | 1 1/4 " | 42, 4. | 33, 0 | 30, 2 | 58, 7 | 90 | 43, 7 | M10x35 | 37, 69x3, 53 |
FCSN-24L | 1 1/2 " | 48, 3 | 42, 0 | 35, 7 | 69, 9 | 100 | 50 ، 8 | M12 x 50 | 47, 22 x 3, 53 |
FCSN-32L | 2 | 60, 3 | 52, 0 | 42, 9 | 77 ، 8 | 120 | 62, 8 | M12 x 50 | 56, 74 x 3, 53 |
