مصنوع کی اقسام: 4FL / 4FS SAE فلج پلگ۔
صنعت کے معیارات: SAE J518 ، ISO 6162۔
E سے F طرز کا کنکشن: SAE flange PLUG۔
شکل: سیدھے
ورکنگ پریشر کی درجہ بندی: SAE کوڈ 61 2.5 سے 31.5 ایم پی اے ہے؛ SAE کوڈ 62 40 ایم پی اے ہے۔
فٹنگ کا مواد: پیتل؛ کاربن سٹیل؛ سٹینلیس سٹیل
درخواست: زراعت کا سامان ، آٹوموٹو عمل ، کیمیائی منتقلی ، تعمیراتی سازو سامان ، ایندھن کی منتقلی ، ہائیڈرولک ، مینوفیکچرنگ کا سامان ، سمندری ، مادی سامان ، ہینڈلنگ ، موبائل آلات ، آئل فیلڈ ، پیکیجنگ ، نقل و حمل

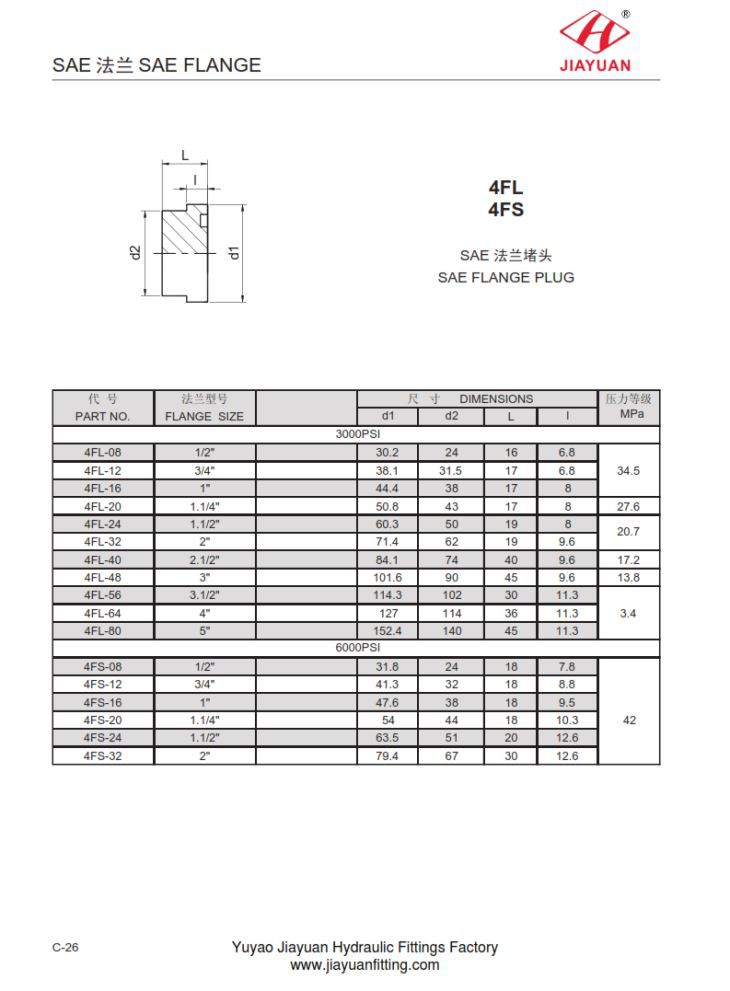

مندرجہ ذیل 4FL / 4FS SAE flange PLUG طول و عرض سائز ٹیبل چارٹ۔
پارٹ نمبر | فلج سائز | خیالات | ایم پی اے۔ | ||||
ڈی 1 | d2 | L | l | ||||
3000PSI۔ | |||||||
4FL-08۔ | 1/2 " | 30.2۔ | 24 | 16۔ | 6.8۔ | 34.5۔ | |
4FL-12۔ | 3/4 " | 38.1۔ | 31.5۔ | 17۔ | 6.8۔ | ||
4FL-16۔ | 1 " | 44.4۔ | 38۔ | 17۔ | 8۔ | ||
4FL-20۔ | 1.1 / 4 " | 50.8۔ | 43۔ | 17۔ | 8۔ | 27.6۔ | |
4FL-24۔ | 1.1 / 2 " | 60.3۔ | 50 | 19۔ | 8۔ | 20.7۔ | |
4FL-32۔ | 2 " | 71.4۔ | 62۔ | 19۔ | 9.6۔ | ||
4FL-40۔ | 2.1 / 2 " | 84.1۔ | 74۔ | 40 | 9.6۔ | 17.2۔ | |
4FL-48۔ | 3 " | 101.6۔ | 90 | 45۔ | 9.6۔ | 13.8۔ | |
4FL-56۔ | 3.1 / 2 " | 114.3 | 102۔ | 30 | 11.3۔ | 3.4۔ | |
4FL-64۔ | 4 " | 127۔ | 114۔ | 36 | 11.3۔ | ||
4FL-80۔ | 5 " | 152.4۔ | 140۔ | 45۔ | 11.3۔ | ||
6000PSI۔ | |||||||
4 ایف ایس ۔08۔ | 1/2 " | 31.8۔ | 24 | 18۔ | 7.8۔ | 42۔ | |
4 ایف ایس ۔12۔ | 3/4 " | 41.3۔ | 32۔ | 18۔ | 8.8۔ | ||
4 ایف ایس ۔16۔ | 1 " | 47.6۔ | 38۔ | 18۔ | 9.5۔ | ||
4 ایف ایس ۔20۔ | 1.1 / 4 " | 54۔ | 44 | 18۔ | 10.3۔ | ||
4 ایف ایس۔ 24۔ | 1.1 / 2 " | 63.5۔ | 51۔ | 20۔ | 12.6۔ | ||
4 ایف ایس 32۔ | 2 " | 79.4۔ | 67۔ | 30 | 12.6۔ |
